操作四輥卷板機,這些細節要注意

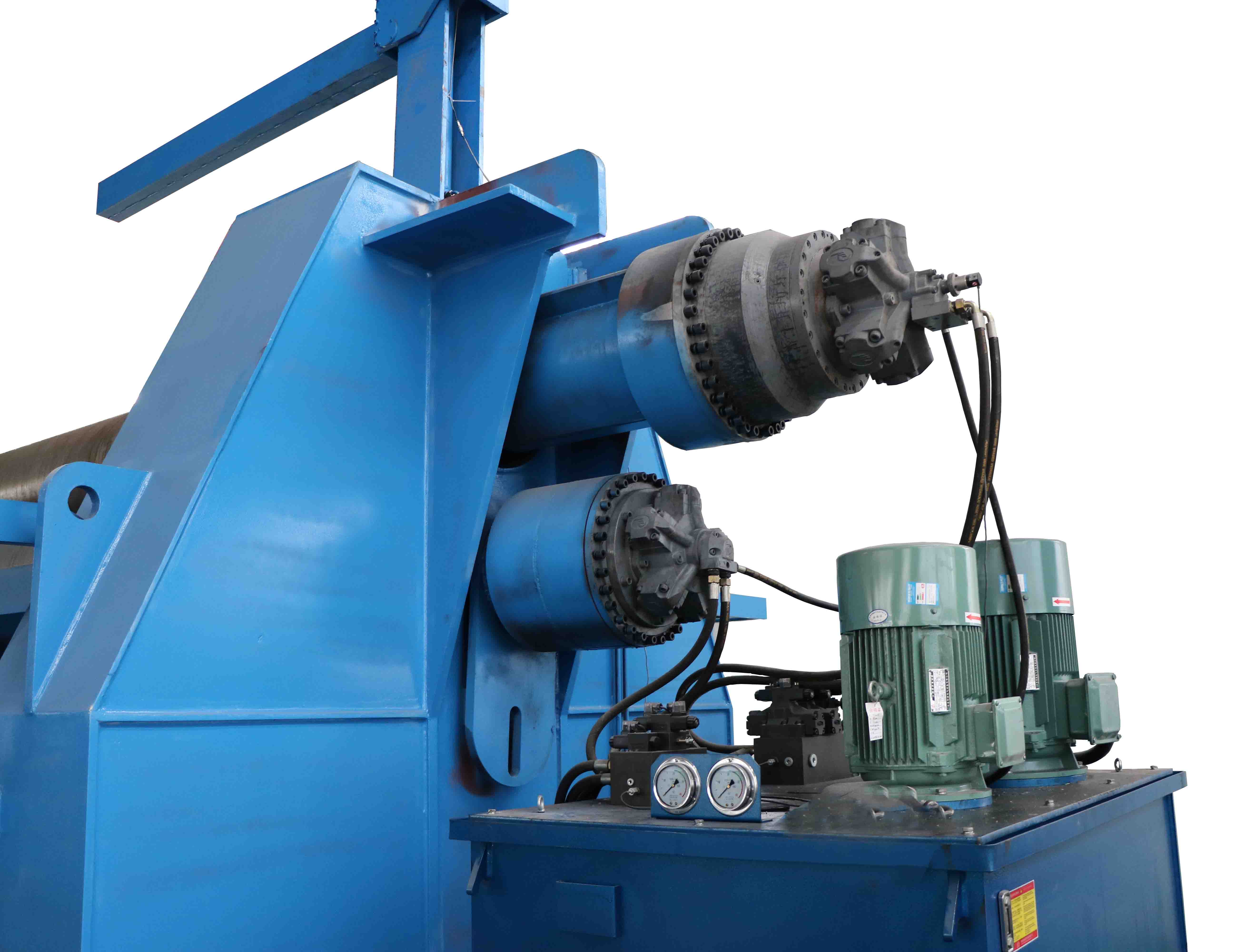

卷板機是一種將金屬板材卷彎成筒形、弧形或其它形狀工件的通用設備。 卷板機的運動形式可以分為主運動和輔運動兩種形式的運動。主運動是指構成卷板機的上輥和下輥對加工板材的旋轉、彎折等運動,主運動完成卷板機的加工任務。輔運動是卷板機在卷板過程中的裝料、下料及上輥的升降、翹起以及倒頭架的翻轉等形式的運動。四輥卷板機上輥為主動輥,下輥和側輥為從動輥,上輥位置固定,下、側輥可升降移動,上輥為液壓馬達傳動,下、側輥的轉動是靠鋼板和各輥間的摩擦力帶動的。下輥和側輥均由其兩端油缸推動其實現升降運動。上輥前側軸承體的翻轉、復位由翻倒油缸執行,各輥軸承體和油缸均裝于左、右兩端的機架內。
左右機架是四輥卷板機的主體,采用焊接結構,安裝在整體底座上。推料裝置是卷制完工件,翻倒油缸翻轉到位后,將工件推出機器;機器的全部操作均在操作臺上進行。
如下細節要注意:
1、四輥卷板機上下輥能夾緊鋼板,防止彎曲時滑脫。
2、側輥能起定位作用,在進料時可使鋼板找正。便于彎曲錐形件,橢圓形件及仿形加工。
3、四輥卷板機預彎及卷圓時,鋼板可不調頭。
